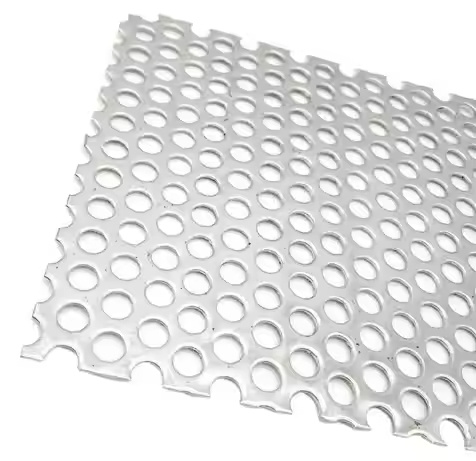

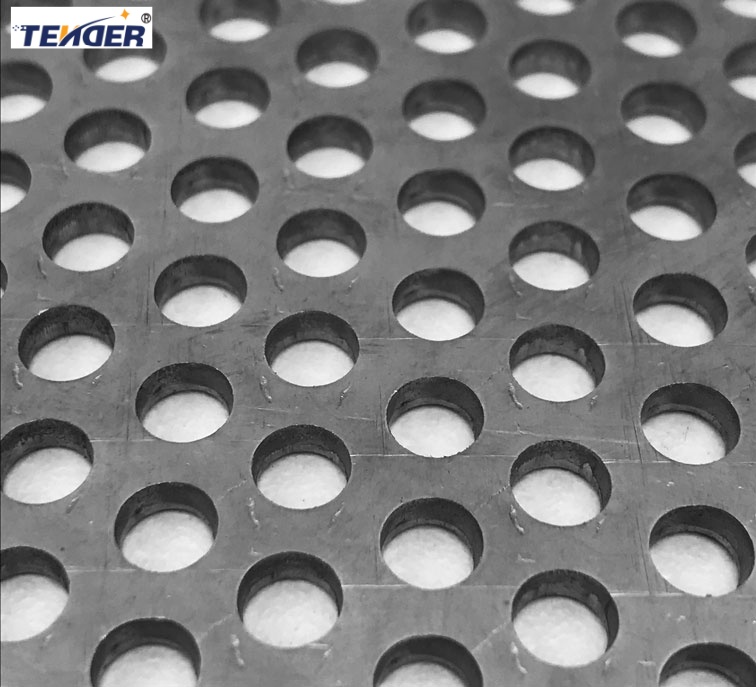

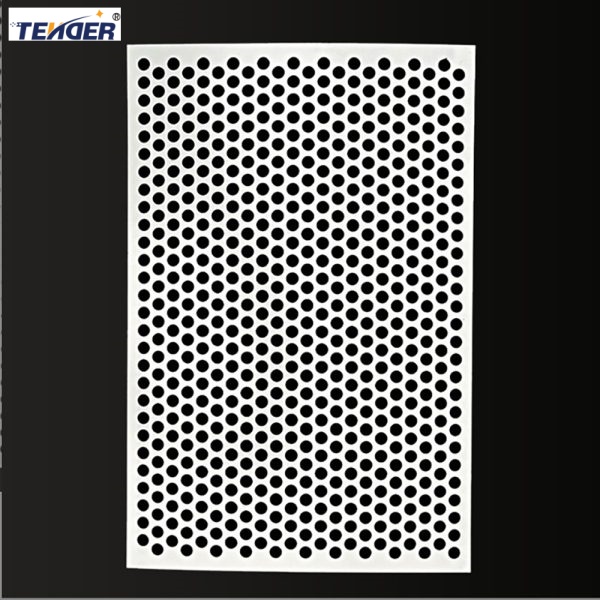

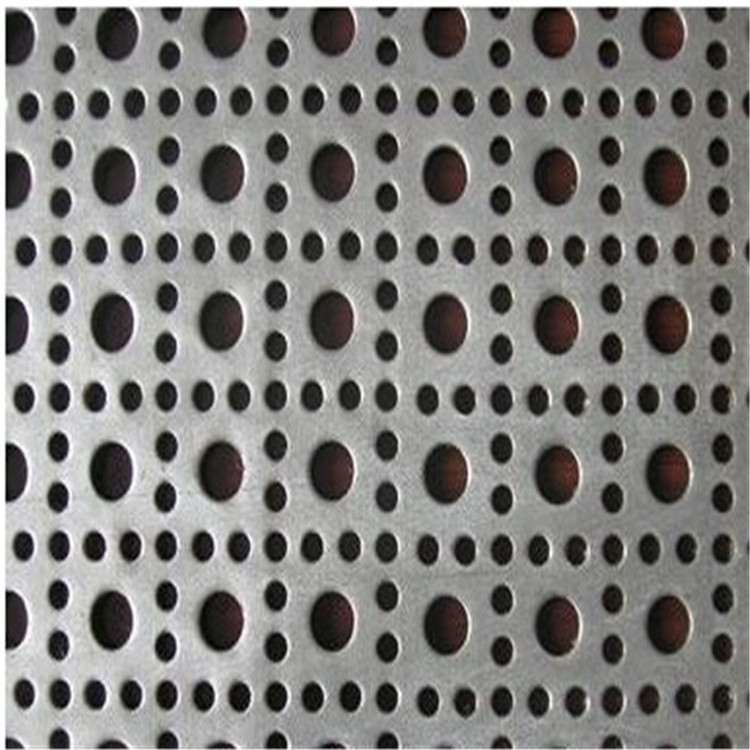

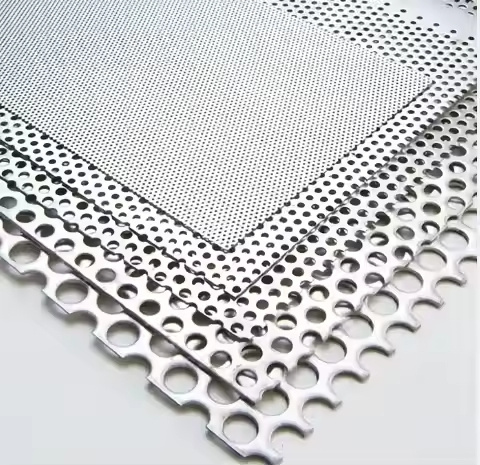

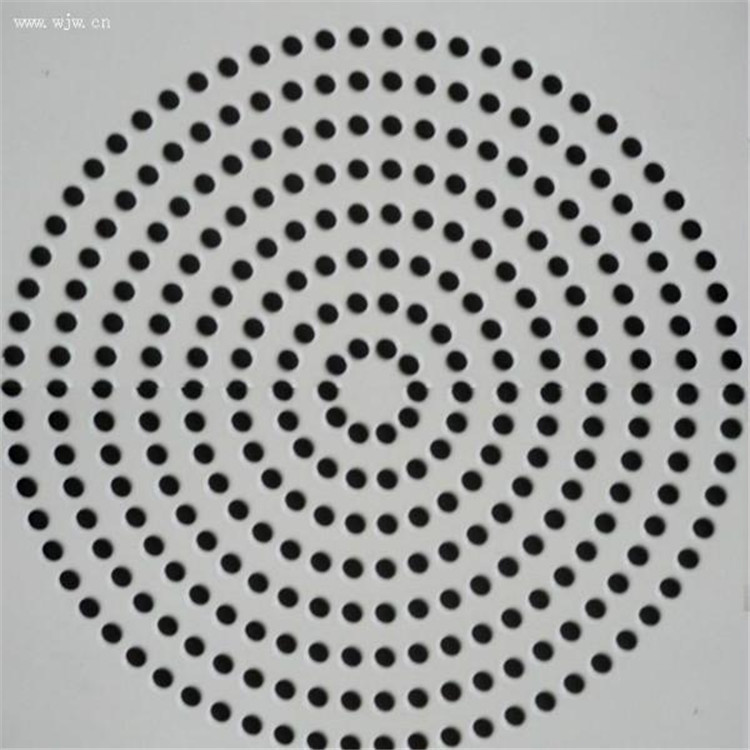

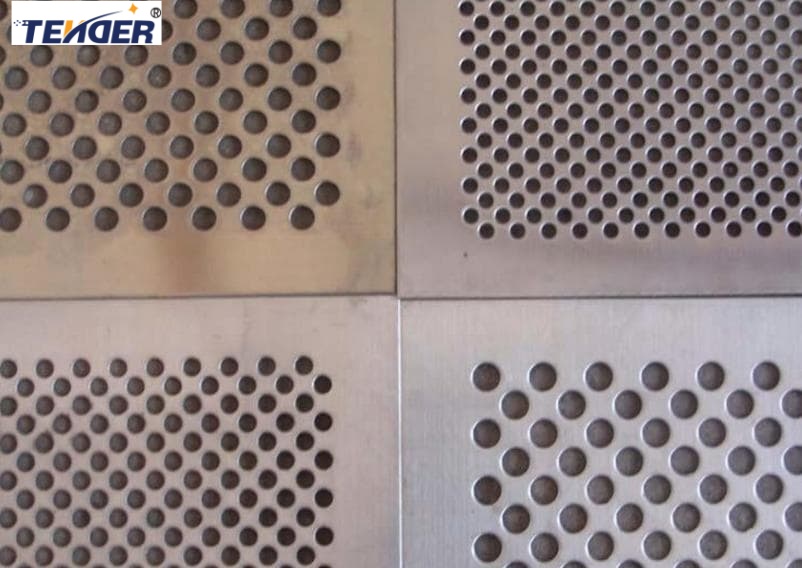

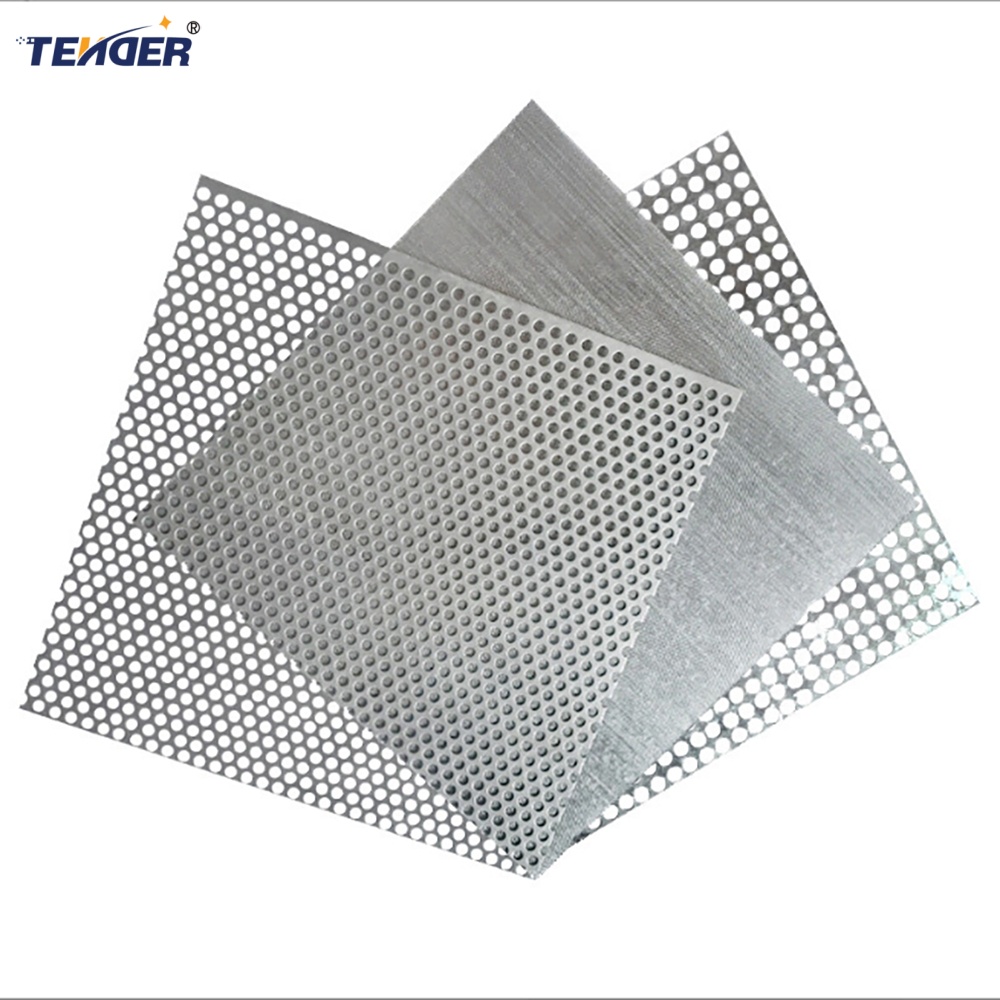

Паренья сетчатая доска относится к тому, чтобы пробивать различные формы отверстий на металлических листах в определенной композиции, таких как круглые отверстия, квадратные отверстия, длинные отверстия, алмазные отверстия, шестиугольные отверстия и т. Д., Чтобы сформировать металлическую сетку с такими функциями, как дышащая, прозрачность и фильтрация.

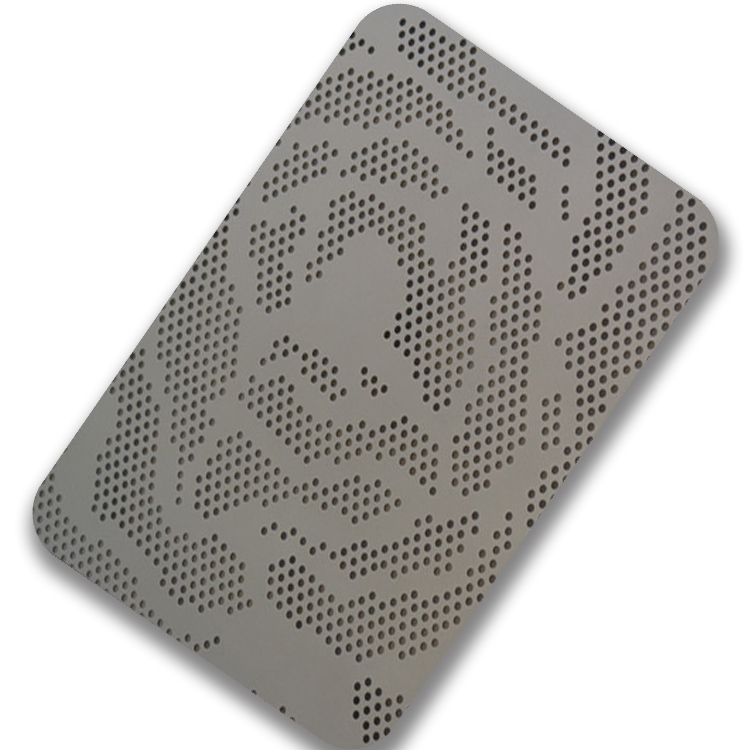

Торжковая сетчатая пластина представляет собой металлический сетчатый лист, образованный путем переноса предварительно спроектированных рисунков на металлическую поверхность посредством химической коррозии, а затем коррозировать обозначенные области для образования металлических листов сетки с микропорами, сетчатыми отверстиями или графическими структурами. Этот процесс обычно подходит для металлических листов с толщиной 0,03 мм ~ 1,5 мм

Send Email Download

Описание продукта

Характерные преимущества

1. Высокая точность: способен достичь точности обработки ± 0,01 мм

2. Гибкий тип отверстия: может быть спроектирован с любой формой, плотностью и расположением

3. Плавные края: нет заусенцев, нет деформации

4. Нет механического напряжения: не повреждает структуру материала

5. Массовое производство: подходит для массового производства продуктов с высокой последовательности

Общие спецификации

Категория параметров	Описание	Общий диапазон	Пример
Диаметр отверстия	Диаметр перфораций	0,5 мм – 100 мм (общий: 1 мм, 2 мм, 5 мм, 10 мм)	Пример: 2 мм круглое отверстие означает, что каждое отверстие имеет диаметр 2 мм
Толщина листа	Толщина металлического листа	0,3 мм – 10 мм (общий: 0,5 мм, 1 мм, 1,5 мм, 2 мм, 3 мм)	Более толстые пластины предлагают больше прочности, но более тяжелее и труднее обрабатывать
Высота (центральное расстояние)	Расстояние между центрами смежных отверстий	Обычно 1,5 – 3 × диаметр отверстия	Пример: отверстие 2 мм, 3 -миллиметровый шаг
Открытая площадь (пористость)	Процент общей площади листа, которая открыта/перфорирована	20% – 80%	Более высокая открытая площадь = лучшая трансмиссия воздуха или света
Расположение отверстий	Образец макета отверстия	Прямая (90 °), шахматная (60 °), горизонтальное или вертикальное расположение	Шофянный макет предлагает лучшую силу и эстетику

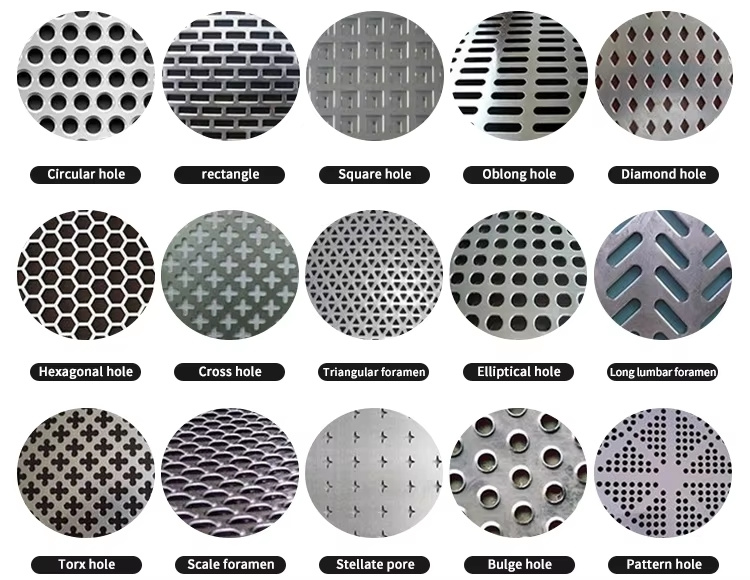

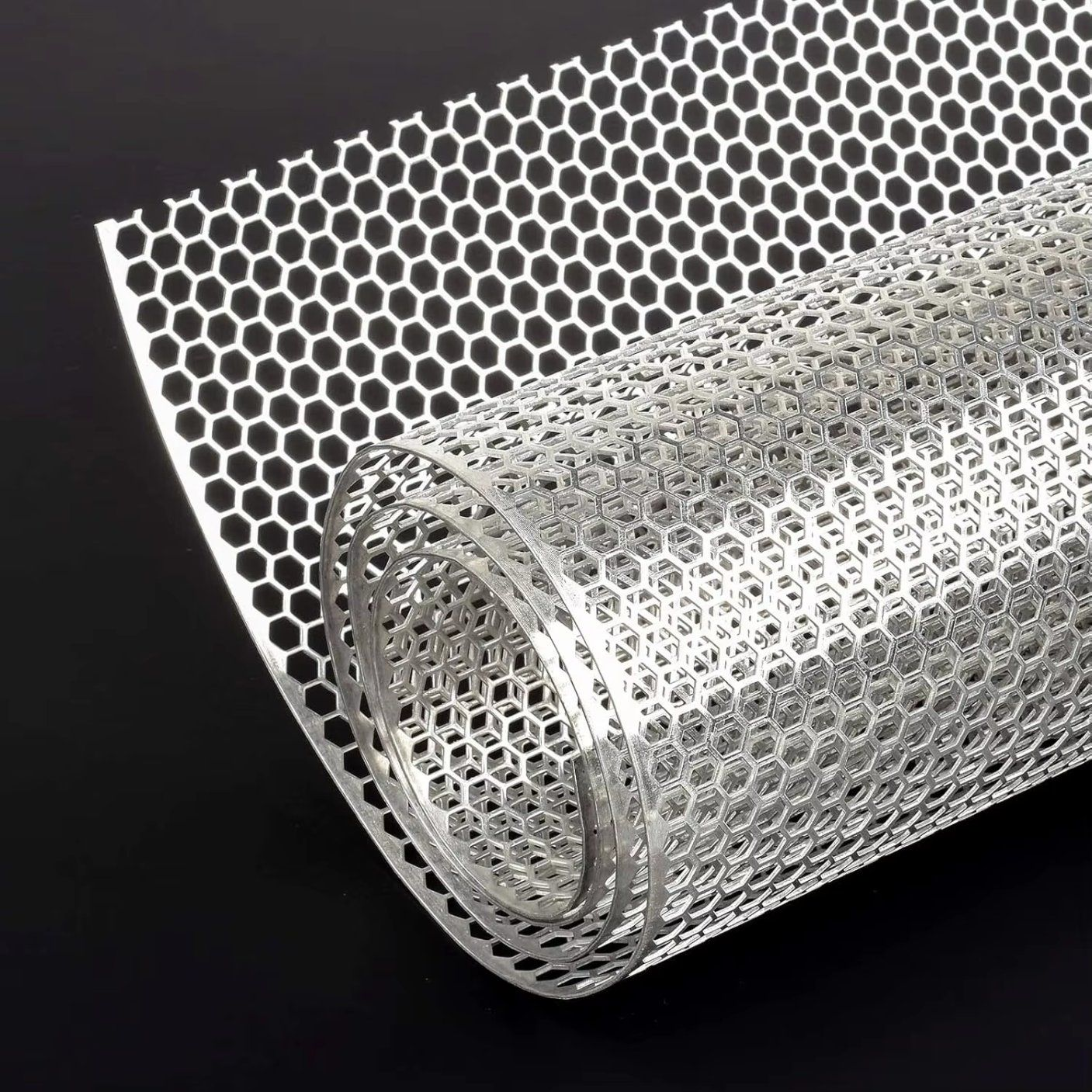

Обычные формы дыры	Перфорация геометрия	Круглый, прорези (продолговатые), квадратные, шестиугольные, бриллианты, индивидуальные дизайны	Круглые отверстия являются наиболее распространенными
Стандартный размер листа	Размеры полного листа	Общие размеры: 1000 × 2000 мм1220 × 2440 мм1250 × 2500 мм1500 × 3000 мм	Пользовательские размеры или поставка катушек, доступные по запросу
Крайная обработка	Развернуты или катятся края	Чистый край, бременный край, свернутый край	Сквоенные края, используемые для требований безопасности или проектирования
Тип материала	Базовые металлические материалы	Нержавеющая сталь, углеродистая сталь, алюминий, медь, титан, оцинкованная сталь, пластик и т. Д.	Различные материалы предлагают различные уровни коррозионной стойкости и прочности

Диаметр отверстия	Высота (центральное расстояние)	Толщина	Открытая площадка (ок.)	Форма отверстия	Шаблон
1	2	0.5	23%	Круглый	60 ° шахмали
2	3	1	40%	Круглый	Прямой
3	5	1.2	33%	Круглый	60 ° шахмали
5	8	1.5	37%	Круглый	Прямой
10	15	2	40%	Круглый	Шахмал
0.5×5.0	8	1	32%	Прорези	Прямой
10×10	14	1.5	50%	Квадрат	Прямой

Зона применения

Приложение	Предлагаемая спецификация
Вентиляция / рассеяние тепла	Тонкие простыни, высокая открытая площадь (например, 1 мм отверстия, 60% открытая площадь)
Скрининг / фильтрация	Небольшие отверстия, плотные узоры (например, 1,5 мм шахмальные отверстия)
Машина охраняется	Более толстые листы с большими отверстиями (например, 10 мм отверстия, толщиной 2 мм)
Архитектурное украшение	Конструкции пользовательских отверстий, баланс между эстетикой и прочностью
Акустические панели	Высокая открытая площадь с небольшими круглыми или шестиугольными отверстиями

Металлический сетчатый экран фильтра для точных приложений фильтрации

Этот экран фильтра «Панки» и «Этч» сочетает в себе точную перфорацию с тратратированными микроструктурами. Идеально в качестве экрана металлического сетчатого фильтра или экрана проводной сетки, он обеспечивает мелкое разделение частиц в компактных средах. Изготовлен из фильтра сетки из нержавеющей стали для долговечности и коррозионной стойкости.

Экран перчарования и фильтра ETCH для высокопрофильной фильтрации

Наш экран фильтра «Панки» и «Этч» спроектирован для тонкой и равномерной фильтрации в отраслях, требующих высокой точности и компактной конструкции. Интегрируя методы удара с расширенным химическим травлением, этот металлический сетчатый экран обеспечивает исключительную точность размеров, управление микропертурой и последовательные характеристики потока.

Этот экран, изготовленный из фильтрации сетки из нержавеющей стали, предлагает превосходную коррозионную стойкость, высокую температуру и механическую прочность. Он подходит для использования в аэрокосмической, топливной системы, медицинских устройствах и химической обработке, где решает фильтрация ультралерого частиц. Отраженный рисунок обеспечивает высокую точность фильтрации, в то время как перфорированная структура увеличивает механическую поддержку и проницаемость.

По сравнению с ткаными фильтрами, экрана фильтра проволочной сетки в затращенной форме не сдвигается и не сдвигается, обеспечивая стабильную производительность и более длительный срок службы. Комбинация микропрофюрации и структурного травления также сводит к минимуму падение давления и допускает индивидуальные конструкции, что делает его адаптируемым к широкому спектру размеров и требований оборудования.

Этот продукт, доступный в форматах ультратонких и небольших металлических экранов, идеально подходит для систем с точной инженерией. Мы также предлагаем опции экрана сетки сетки для фильтрации высокого давления. Независимо от того, обновляете ли вы текущий фильтр металлического сетчатого экрана или проектируете новую систему, это решение обеспечивает надежность и точность.

Фильтруя сетка из нержавеющей стали с технологией перчарования и травления

Наш экран из нержавеющей стали фильтра с комбинированной перемешиванием и травлением является универсальным раствором как для грубой, так и для микрофильтрации. Используя расширенную технологию экрана с экраном и экраном в травлениях, мы доставляем продукты с сверхбыточной точностью, делая их идеальными для чувствительных задач фильтрации в компактных или высокопроизводительных системах.

Этот металлический сетчатый фильтр изготавливается из высококачественной нержавеющей стали, обеспечивая коррозионную стойкость, тепловую стабильность и целостность конструкции в суровых условиях. В отличие от стандартной тканой проволочной сетки, протяженные отверстия предлагают постоянные пути потока и устраняют потерти или смещение, в то время как перфорированные отверстия обеспечивают конструктивное усиление и повышенные скорости потока.

Обычно используемый в топливных форсунках, диффузорах воздуха, микроэлектрониках и фильтрационных устройствах, фильтр небольшого металлического экрана обеспечивает высокую токкатность даже в ограниченном пространстве. Будь то для жидкости, воздуха или газовой фильтрации, он поддерживает эффективность и стабильность в расширенных циклах.

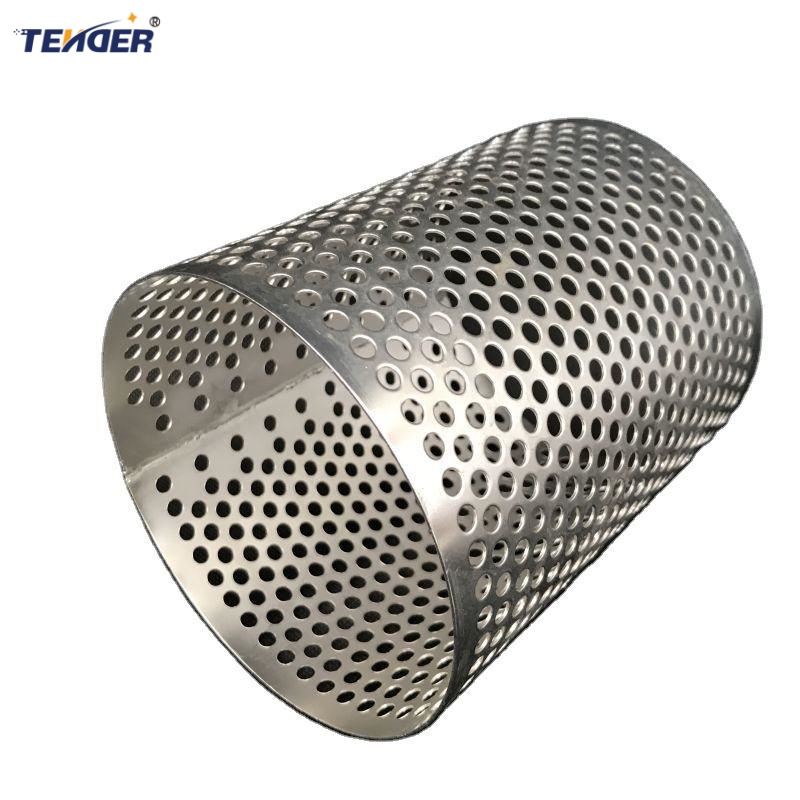

Для дополнительной долговечности и многослойной защиты мы предлагаем такие варианты, как спеченные сетчатые структуры, особенно подходящие для систем высокого давления или высокотемпературных. Гибридный экран с травлением может быть изготовлен в плоских простынях, дисках, трубках или пользовательских профилях, что делает его адаптируемым к широкому спектру приложений.

Наша технология экрана сетчатого фильтра сетчатой сетки обеспечивает преимущества точного управления слотом, минимального засорения и снижения технического обслуживания. Выберите наш экран фильтра «Панки и трэл» для фильтрационного решения следующего поколения, которое сочетает в себе точность, прочность и универсальность в одной компактной конструкции.
